HVAC là gì? Cấu tạo, nguyên lý và tài liệu về hệ thống HVAC

1. HVAC là gì?

HVAC là viết tắt của cụm từ Heating, Ventilation and Air Conditioning, nghĩa là Hệ thống sưởi ấm, thông gió và điều hòa không khí. Đây là một hệ thống kỹ thuật được thiết kế nhằm:

• Điều chỉnh nhiệt độ (nóng/lạnh),

• Kiểm soát độ ẩm,

• Cung cấp không khí tươi và

• Lọc bụi, vi khuẩn trong không khí,

từ đó đảm bảo chất lượng không khí trong nhà (IAQ - Indoor Air Quality) và tạo ra môi trường sống, làm việc thoải mái cho con người.

HVAC được ứng dụng rộng rãi trong các công trình dân dụng và công nghiệp như: nhà ở, cao ốc văn phòng, trung tâm thương mại, bệnh viện, nhà máy, nhà xưởng, kho lạnh, v.v.

2. Cấu tạo hệ thống HVAC

Tùy thuộc vào quy mô và mục đích sử dụng, hệ thống HVAC có thể rất đa dạng. Tuy nhiên, về cơ bản, một hệ thống HVAC tiêu chuẩn sẽ bao gồm các thành phần chính sau:

a. Thiết bị xử lý không khí (AHU – Air Handling Unit)

• Gồm quạt gió, bộ trao đổi nhiệt, bộ lọc không khí, ống gió.

• Có nhiệm vụ cấp khí lạnh/nóng, lọc và phân phối không khí đến các không gian sử dụng.

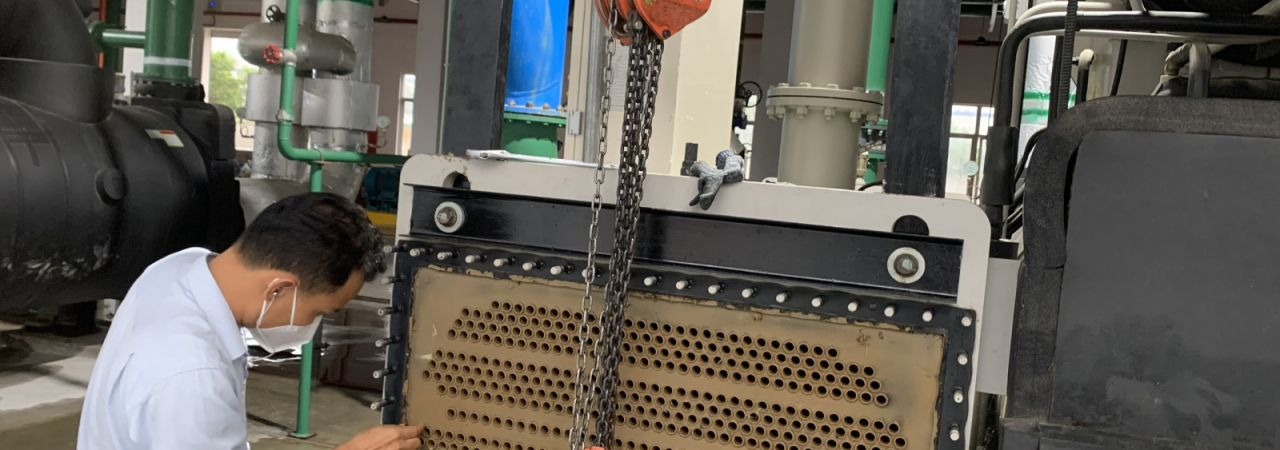

b. Thiết bị làm lạnh – Chiller (hoặc điều hòa cục bộ)

• Có thể là máy nén lạnh, dàn nóng, dàn lạnh, thiết bị bay hơi, bình ngưng,...

• Cung cấp nước lạnh hoặc không khí lạnh cho hệ thống.

c. Thiết bị sưởi (Heater hoặc Boiler)

• Tạo nhiệt cho hệ thống sưởi trong mùa đông.

d. Hệ thống thông gió (Ventilation system)

• Gồm quạt hút, quạt cấp, ống dẫn gió, bộ trao đổi nhiệt hồi nhiệt (nếu có).

• Đảm bảo cung cấp không khí tươi từ bên ngoài và hút không khí ô nhiễm ra ngoài.

e. Hệ thống đường ống

• Ống gió: Dẫn không khí lạnh/nóng từ AHU đến không gian sử dụng.

• Ống nước: Dẫn nước lạnh/nóng từ Chiller/Boiler đến các bộ trao đổi nhiệt.

f. Hệ thống điều khiển và cảm biến

• Điều khiển nhiệt độ, độ ẩm, lưu lượng gió, áp suất,...

• Có thể là hệ thống tự động hóa BMS (Building Management System).

3. Nguyên lý hoạt động của hệ thống HVAC

Nguyên lý hoạt động của HVAC có thể tóm tắt như sau:

1. Làm lạnh/sưởi:

   • Hệ thống Chiller hoặc điều hòa cục bộ sẽ làm lạnh nước/không khí.

   • Hoặc Boiler sẽ làm nóng nước cho hệ thống sưởi.

2. Xử lý không khí:

   • Không khí được hút vào AHU, đi qua bộ lọc, bộ trao đổi nhiệt và được xử lý về nhiệt độ, độ ẩm.

3. Phân phối không khí:

   • Không khí sau khi xử lý sẽ được quạt cấp đẩy qua hệ thống ống gió đến các khu vực sử dụng.

4. Thông gió và tuần hoàn:

   • Một phần không khí được thải ra ngoài và thay thế bằng không khí tươi.

   • Không khí cũ được hút về xử lý lại hoặc loại bỏ tùy thiết kế.

5. Điều khiển tự động:

   • Hệ thống cảm biến liên tục đo và điều chỉnh nhiệt độ, độ ẩm, lưu lượng khí theo yêu cầu cài đặt.

4. Các loại hệ thống HVAC phổ biến

• Hệ thống điều hòa cục bộ (VRV/VRF): Phù hợp cho văn phòng, khách sạn.

• Hệ thống Chiller – AHU – FCU: Sử dụng trong trung tâm thương mại, nhà máy, bệnh viện lớn.

• Hệ thống Rooftop: Điều hòa nguyên cụm đặt trên mái – thường dùng cho siêu thị.

• Hệ thống Split/Multi-Split: Dùng trong nhà ở, căn hộ.

5. Tài liệu tham khảo và học tập về hệ thống HVAC

Để tìm hiểu sâu hơn về hệ thống HVAC, bạn có thể tham khảo các tài liệu sau:

Tài liệu tiếng Việt:

• Giáo trình "Điều hòa không khí" – Trường ĐH Bách Khoa TP.HCM, ĐH Xây Dựng.

• Sách “Kỹ thuật nhiệt – lạnh” của TS. Phạm Hoàng Lâm.

• Tài liệu từ hãng Daikin, Mitsubishi Electric, Trane, Carrier,…

Tài liệu tiếng Anh:

• ASHRAE Handbook (American Society of Heating, Refrigerating and Air-Conditioning Engineers) – tài liệu tiêu chuẩn quốc tế cho ngành HVAC.

• “HVAC Fundamentals” – Samuel Sugarman.

• “Modern Refrigeration and Air Conditioning” – Althouse, Turnquist, Bracciano.

Tài liệu online và video học:

• YouTube: “HVAC basics” – rất nhiều video minh họa nguyên lý hoạt động.

• Website: www.engineeringtoolbox.com
